Sportello d’ispezione

foto 6 sportelli fb+logo

Lo sportello d’ispezione è costituito da un telaio il quale funge da base di fissaggio dello stesso sulla canna, ed è composto da due pareti.
La parete interna è asportabile e fa da isolamento termico per mezzo di un materassino sp. 6 mm in fibra di vetro ecologico resistente a 1000° Celsius.
La parete esterna, fissata al telaio e che funge da parete di tenuta all’acqua ed all’aria per mezzo di una guarnizione in NEOPRENE, blocca la parete interna dentro il telaio con una chiusura meccanica.
Tutte le parti metalliche del sportello sono realizzate in acciaio sp. 8/10 AISI 304 BA-2B o Rame: Cu DHP UNI 5649/1.

* ( Non Disponibile )
## ( Dipende dal materiale richiesto )

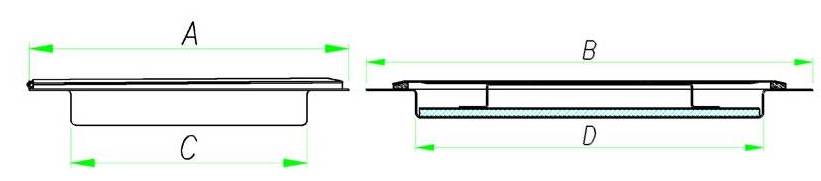

CODICE DESCRIZIONE DIMENSIONI
A B C D
0000001010100 Sportello ispezione Mod. 01A 200 290 170 260
0000005010100 Sportello ispezione Mod. 01B 165 290 122 230
0000001910100 Sportello ispezione Mod. 01B 165 295 122 230
0000016910100 Sportello ispezione Mod. 02 225 306 122 230
0000011010100 Sportello ispezione Mod. 03 225 330 170 260
0000014010100 Sportello ispezione Mod. 04 330 330 290 290
0000016010100 Sportello ispezione Mod. 05 113 190 93 152
0000017010100 Sportello ispezione Mod. 05 113 172 93 152
0000020510100 Sportello ispezione Mod. 06 162 222 120 180
0000026410100 Sportello ispezione Mod. 06 158 230 120 180
0000020410100 Sportello ispezione Mod. 06 160 250 120 180
0000033110100 Sportello ispezione Mod. 07 256 390 246 314
CODICE DESCRIZIONE DIMENSIONI
A B C D
0000001010200 Sportello ispezione Mod. 01A 200 290 170 260
0000005010200 Sportello ispezione Mod. 01B 165 290 122 230
0000001910200 Sportello ispezione Mod. 01B 165 295 122 230
0000016910200 Sportello ispezione Mod. 02 225 306 122 230
0000011010200 Sportello ispezione Mod. 03 225 330 170 260
0000014010200 Sportello ispezione Mod. 04 330 330 290 290
0000016010200 Sportello ispezione Mod. 05 113 190 93 152
0000017010200 Sportello ispezione Mod. 05 113 172 93 152
0000020510200 Sportello ispezione Mod. 06 162 222 120 180
0000026410200 Sportello ispezione Mod. 06 158 230 120 180
0000020410200 Sportello ispezione Mod. 06 160 250 120 180
