Tappo tondo per alte temperature

tappo con volantino inox foto 15 + logo

Questo prodotto è realizzato per essere applicato in canne con temperature d’esercizio superiori ai 200° ed fino a 700°-800° in corrispondenza di un raccordo a T del tubo e fungere da ispezione.
Il tappo è formato da due elementi uno esterno che copre il tubo e l’altro interno che entra nel tubo stesso.
Interposto tra i due elementi viene messa una guarnizione metallica AISI 302/316 con materassino in fibra ceramica per isolare termicamente l’elemento interno da quello esterno.
Tale guarnizione, sottoposta ad una compressione per mezzo del volantino, si espande andando a contatto con la parete interna del tubo e creando quella tenuta ai fumi che passano all’interno della canna stessa.
Nel caso ci sia la necessità, la compressione della guarnizione può essere variata per mezzo di un perno filettato solidale al volantino.
Il tappo tondo per alte temperature è realizzato con i seguenti materiali:

– per le parti metalliche: sp. 10/10 AISI 304/316 BA-2B o Rame: Cu DHP UNI 5649/1

– volantino: AISI 303

Sia nella versione in acciaio AISI 304 che nella versione in Rame , la parete interna può essere fornita su richiesta anche in AISI 316L-2B

* ( Non Disponibile )
## ( Dipende dal materiale richiesto )

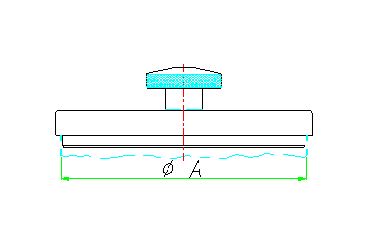

CODICE DESCRIZIONE Ø INTERNO TUBO
A
000003321##00 Tappo tondo D. 080 HT con vol. INOX 80
000003211##00 Tappo tondo D. 100 HT con vol. INOX 100
000003221##00 Tappo tondo D. 113 HT con vol. INOX 113
000003231##00 Tappo tondo D. 120 HT con vol. INOX 120
000003241##00 Tappo tondo D. 130 HT con vol. INOX 130
000003251##00 Tappo tondo D. 140 HT con vol. INOX 140
000003261##00 Tappo tondo D. 150 HT con vol. INOX 150
000003271##00 Tappo tondo D. 160 HT con vol. INOX 160
000003281##00 Tappo tondo D. 180 HT con vol. INOX 180
000003291##00 Tappo tondo D. 200 HT con vol. INOX 200
000004491##00 Tappo tondo D. 250 HT con vol. INOX 250
000006241##00 Tappo tondo D. 300 HT con vol. INOX 300

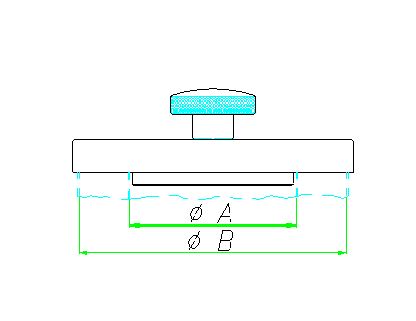

CODICE DESCRIZIONE Ø INTERNO TUBO
A B
000003891##00 Tappo tondo D. 80 HT x dop. parete con volantino 80 130
000003901##00 Tappo tondo D. 100 HT x dop. parete con volantino 100 150
000003911##00 Tappo tondo D. 130 HT x dop. parete con volantino 130 180
000003921##00 Tappo tondo D. 150 HT x dop. parete con volantino 150 180
000003931##00 Tappo tondo D. 180 HT x dop. parete con volantino 180 230
000003941##00 Tappo tondo D. 200 HT x dop. parete con volantino 200 250
000006441##00 Tappo tondo D. 250 HT x dop. parete con volantino 250 300
