Porta manometro e prelievo fumi

foto 3 portamanometro fb

Il porta manometro è formato da una piastra di base, che funge da supporto per il fissaggio dello stesso sulla canna, sulla quale sono praticati due fori ai quali vengono puntati dei collari che servono nel caso di una canna a doppia parete di superare tutta la zona di coibentazione e giungere nell’interno della stessa canna.
Il foro grande è chiuso con un tappo forato per la lettura della temperatura del manometro e quindi adatto a contenere lo stesso, invece il foro piccolo è chiuso con tappo cieco; le chiusure sono meccaniche.
La tenuta ai fumi ed ad eventuale condensa della canna avviene tramite guarnizioni resistenti a + 200° gradi Celsius che vengono interposte sia sui tappi di chiusura sia nel caso del manometro anche sotto il manometro.
Tutte le parti metalliche sono realizzate in acciaio sp.10/10 AISI 304 BA o Rame: Cu DHP UNI 5649/1.

* ( Non Disponibile )
## ( Dipende dal materiale richiesto )

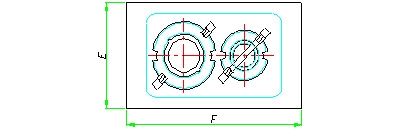

CODICE DESCRIZIONE DIMENSIONI
E F
0000017110100 Porta manometro 160 250
0000022010100 Porta manometro 200 290
0000024010100 Porta manometro 165 290
0000028010100 Porta manometro 225 306
0000037710100 Porta manometro 220 330
0000033910100 Porta manometro 130 220
0000034610100 Porta manometro 220 315
0000036010100 Porta manometro 158 230
0000027210100 Porta manometro 113 172
0000008010100 Porta manometro 113 190
CODICE DESCRIZIONE DIMENSIONI
E F
0000017110200 Porta manometro 160 250
0000022010200 Porta manometro 200 290
0000024010200 Porta manometro 165 290
0000028010200 Porta manometro 225 306
0000037710200 Porta manometro 220 330
0000033910200 Porta manometro 130 220
0000034610200 Porta manometro 220 315
0000036010200 Porta manometro 158 230
0000027210200 Porta manometro 113 172
0000008010200 Porta manometro 113 190
